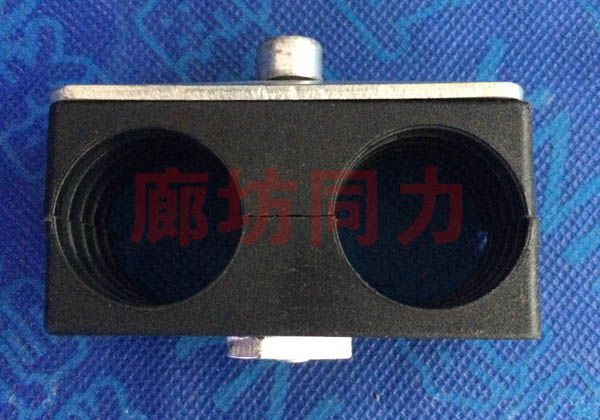

雙聯導軌螺母管夾
品牌：同力
產地：河北廊坊
發貨包裝方式：紙箱包裝外套編織袋、塑料袋、免熏蒸歐式托盤，也可按要求定制。
類別：雙聯管夾類
材質材料：碳鋼/不銹鋼/聚丙烯/尼龍/鋁合金
螺栓性能等級：4.8級 5.8級 8.8級 10.8級 12.8級
加工定制：是（來圖加工、來樣加工、來料加工）
規格型號：根據客戶需求
顏色：聚丙烯綠色、尼龍黑色、鋁合金本色（可根據客戶要求定制）
防腐處理/表面處理：鍍白鋅、鍍彩鋅、熱鍍鋅、熱浸鋅、鍍鎳、鍍鉻、克羅米、發黑、達克羅、特氟龍、噴漆、噴涂、拋光。
涂層厚度：50-80UM
使用年限：3-5年，根據使用環境。
產品形狀：方形
存儲方法：存放于干燥的地方，不要堆放在陰冷潮濕的地方，避免產品生銹或者氧化。
執行標準：DIN3015西德福標準
產品描述
詳細介紹
產品特點：
|
特性
|
聚丙烯 |
尼龍 |
|
密度 |
0.906g/cm2 |
1.12-1.15g/cm3 |
產品及材質組成：
螺栓：碳鋼（4.8級或8.8級）/不銹鋼（XUS304或XUS316）
蓋板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
管夾體：PP/PA/AL /Q235/SS304/XS316
焊接底板：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
導軌螺母：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
安裝導軌：碳鋼（鍍鋅或磷化）/不銹鋼（XUS304或XUS316）
工作溫度：塑料PP -30℃to+90℃；尼龍PA -40℃to+120℃；鋁合金AL -80℃to+300℃；鋼制Q235A -80℃to+500℃；不銹鋼SS304/SS316 -80℃to+500℃。
應用領域：本產品適用于冶金、石油、化工、車輛、船舶、電力等機械液壓系統中的油、水、氣為介質的固定管道。雙聯系列管夾適用于中低壓（PN≤8Mpa）管道固定。

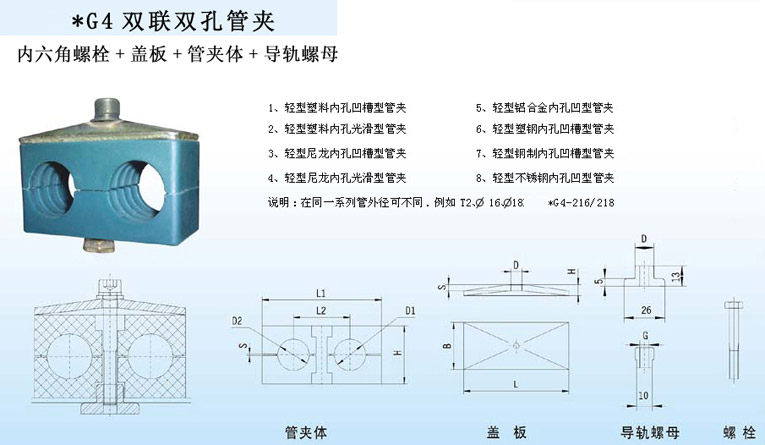

圖紙尺寸：
系 列 |
訂貨號 |
管外徑 |
管夾體 |
蓋板 |
導軌螺母 |
螺栓 |
||||||||
|
L1 |
L2 |
H |
S |
寬 |
L |
H |
S |
D |
D |
G |
||||
|
T1 |
*G4-106 |
6/6 |
36 |
20 |
27 |
0.8 |
30 |
36 |
7 |
3 |
7 |
12 |
M6 |
M6X35 |
|
*G4-106.4 |
6.4/6.4 |
|||||||||||||
|
*G4-108 |
8/8 |
|||||||||||||
|
*G4-109.5 |
9.5/9.5 |
|||||||||||||
|
*G4-110 |
10/10 |
|||||||||||||
|
*G4-112 |
12/12 |
|||||||||||||
|
T2 |
*G4-212.7 |
12.7/12.7 |
53 |
29 |
27 |
0.8 |
30 |
53 |
7 |
3 |
9 |
14 |
M8 |
M8X35 |
|
*G4-213.5 |
13.5/13.5 |
|||||||||||||
|
*G4-214 |
14/14 |
|||||||||||||
|
*G4-215 |
15/15 |
|||||||||||||
|
*G4-216 |
16/16 |
|||||||||||||
|
*G4-217.2 |
17.2/17.2 |
|||||||||||||
|
*G4-218 |
18/18 |
|||||||||||||
|
T3 |
*G4-319 |
19/19 |
67 |
36 |
37 |
0.8 |
30 |
67 |
7 |
3 |
9 |
14 |
M8 |
M8X45 |
|
*G4-320 |
20/20 |
|||||||||||||
|
*G4-321.3 |
21.3/21.3 |
|||||||||||||
|
*G4-322 |
22/22 |
|||||||||||||
|
*G4-325 |
25/25 |
|||||||||||||
|
T4 |
*G4-426.9 |
26.9/26.9 |
80 |
45 |
40 |
0.8 |
30 |
80 |
7 |
3 |
9 |
14 |
M8 |
M8X50 |
|
*G4-428 |
28/28 |
|||||||||||||
|
*G4-430 |
30/30 |
|||||||||||||
|
T5 |
*G4-532 |
32/32 |
106 |
56 |
53 |
0.8 |
30 |
106 |
7 |
3 |
9 |
14 |
M8 |
M8X60 |
|
*G4-533.7 |
33.7/33.7 |
|||||||||||||
|
*G4-535 |
35/35 |
|||||||||||||
|
*G4-538 |
38/38 |
|||||||||||||
|
*G4-540 |
40/40 |
|||||||||||||
|
*G4-542 |
42/42 |
|||||||||||||
買家須知
備注：管夾管卡卡箍的型號是按直徑來計算的。例如16mm，是指可以用于直徑為16mm的管道上；例如16-25mm，是指可以用于直徑在16mm-25mm范圍內的管道上。
物流快遞：德邦、安能、佳吉、華宇、遠成、中鐵物流或者普通專線物流。運費優惠提示：我公司是誠信通會員，所以我公司發上述物流不僅有安全保障，可以實時跟蹤貨物查詢，更能享受運費8.8折優惠。支持順豐、中通、申通、圓通、韻達等快遞，運費請咨詢銷售人員，以確定是否發貨。物流和快遞請確定是否要送貨上門或者自提。如貨物在運輸過程中出現丟失及破損等突發情況，我公司承諾補發并要求貨運公司協助解決。
發貨時間：常規產品和現貨產品，客戶確認訂單當天即可發貨；定做產品，根據合同約定時間發貨或盡量提前發貨。
發票：本公司支持開13%增值稅專用發票。
樣品：本公司免費提供樣品，運費由買方承擔，具體咨詢銷售人員。
起定量：一件起訂。
售后三包以及退換貨規定:
我公司實行三包政策，具體情況如下
保修：在產品投入使用一年內，出現制造原因產生的維修費用由我司全部承擔。
包換：在產品投入使用一年內，產品出現質量問題（非人為原因），我司負責包換。
包退：在確認收貨七天內，產品出現質量問題（非人為原因），我司負責包退。
